การทำงานตัวตัวเทอร์โมไฟฟ้าเเบบหมุน

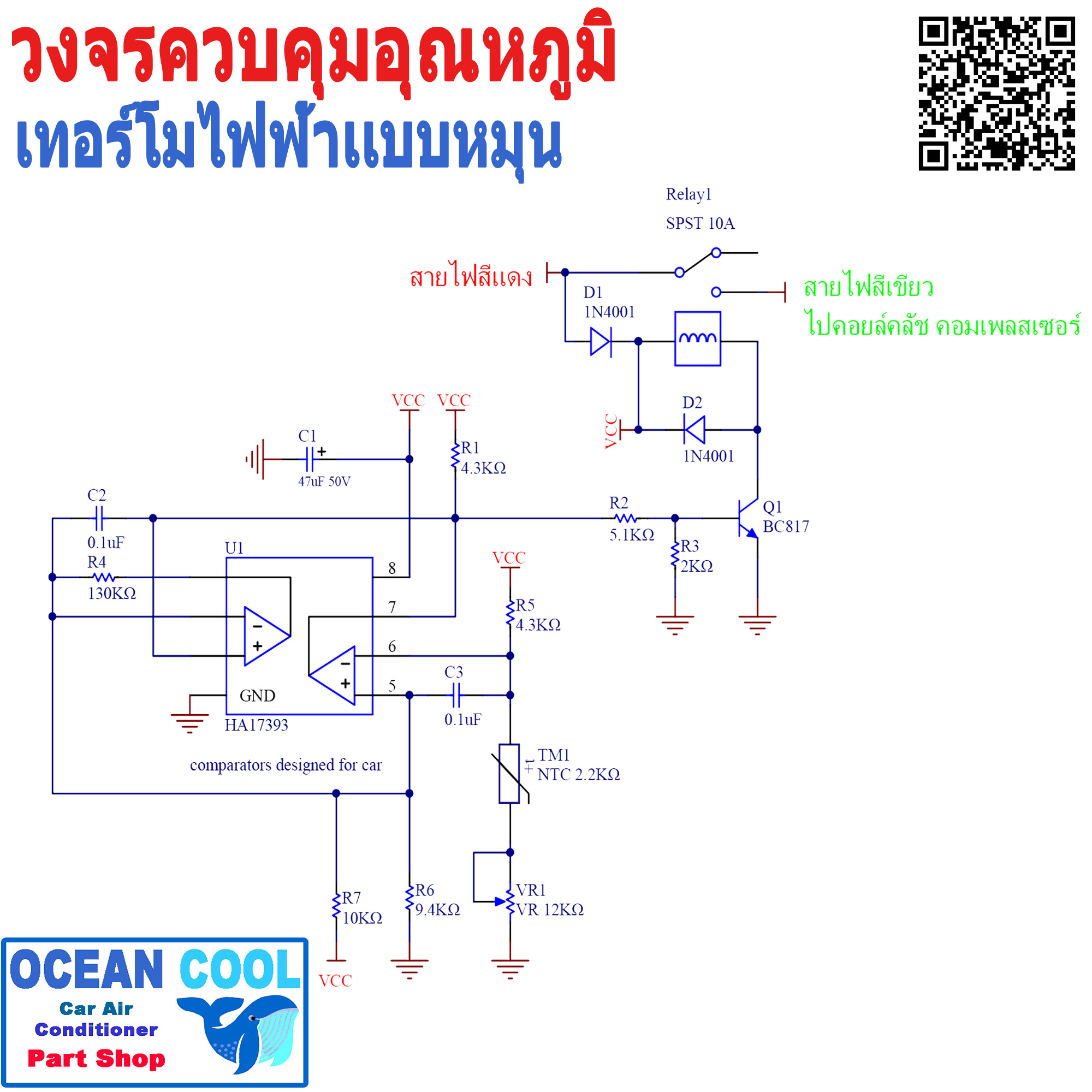

สวัสดีครับ วันนี้ทาง เพจจะมาลองไล่การทำงานตัวตัวเทอร์โมไฟฟ้าเเบบหมุนครับ เป็นรุ่น 12v ครับ ดูจากในรูปวงจร สายไฟสีเเดง เป็นไฟตรงขั่วบวก มาเข้าที่ขา Com ของ Relay เเละเข้า Diode D1 เพื่อกันการกลับขั่ว ไฟตรงที่ผ่าน D1 ขอเรียกจุดนี้ว่า VCC ครับ ที่ Coil ของ Relay มีไฟ VCC มารอเเล้วเเต่ยังไม่ทำงาน สายไฟสีเขียวยังไม่มีไฟ

U1 เป็น IC OPAMP วงจรนี้เอามาต่อเป็นวงจร Comparator โดยวงจรจะมี
1.เเรงดันอ้างอิง VREF ขา 5 +
2.Feed back ขา 6 -
3.output ขา 7 output

การทำงานของวงจร Comparator คือ ถ้า
VREF อยู่ขา+
feed back อยู่ขา -
ถ้าเเรงดันที่ ขา+ มากกว่า - output logic = 1
ถ้าเเรงดันที่ ขา- มากกว่า=+ output logic = 0

ที่ขา 5 ของ U1 เป็นขา+ VREF ในวงจร โดยมีตัวกำหนด
เเรงดัน คือ R6 , R7 ต่อเป็นวงจร Voltage Devider
(วงจรเเบ่งเเรงดัน) วิธีคิดคือ

VREF = ( VCC x R6 ) / ( R7 + R6 )
VREF = ( 12 X 9400 ) / (10000+9400 )
VREF = 5.814V

ที่ขา 6 ของ U1 เป็นขา feed back โดยเเรงดันจะเปลี่ยนแปลงตาม ค่า VR1 เเละ TM1 ( R5 4.3KΩคงที่ )
TM1 เป็น Thermistor ชนิด NTC คือถ้า
อุณหภูมิสูง ความต้านทานต่ำ
อุณหภูมิต่ำ ความต้านทางสูง

จากวงจร R5 , TM1 , VR1 จะต่อเป็นเเบบวงจรเเบ่งเเรงดัน
R5 PULL UP ไฟ vcc เเล้วตัว TM1 , VR1 เป็นตัวเเบ่งเเรงดัน ถ้าปรับ VR1 ไว้ให้ค่าความต้านทานมาก หมุนไปซ้าย
จะทำให้แอร์ ตัดไว เพราะ ค่าความต้านทานมาก ทำให้เเรงดันที่ขา 6 เข้าใกล้ เเรงดัน VREF. Output ของ U1 จะเป็น 0 เร็ว เเต่ถ้าประ VR1 ให้ค่าความต้านทานน้อย อุณภูมิจะเย็นมาก กว่าแอร์จะตัด

ยกตัวอย่าง ประมาณการค่าความต้านทานของตัว
เทอร์มิสเตอร์ นะครับ ( ถ้ามีสเปคขอหน่อยนะครับ )

VR1 = หมุนไว้ 1KΩ
ที่ 20°C ค่าความต้านทาน อยู่ที่ 2.3KΩ
feed back= (VCC*(TM1+VR1)) / (R5 +TM1 +VR1)
feed back=(12X(2300+1000)) / (4700+2300+1000)
feed back=39600/8000
feed back=4.95V
VREF =5.814V
relay ทำงาน เเละจะตัดการทำงานเมื่อ TM1 มีค่าความต้านทานทีมากขึ้น อุณหภูมิต่ำกว่านี้

VR1 = หมุนไว้ 1KΩ
ที่ 10°C ค่าความต้านทาน อยู่ที่ 4.7KΩ
feed back= (VCC*(TM1+VR1)) / (R5 +TM1 +VR1)
feed back=(12X(4700+1000)) / (4700+4700+1000)
feed back=68400/10400
feed back=6.57V
VREF =5.814V
relay ตัดการทำงาน จะกลับมาทำงานอีกครั้งเมื่อ TM1 ค่าความต้านทานต่ำกว่านี อุณภูมิ สูงขึ้น

ถ้าวงจรสั่งให้แอร์ ทำงาน ขา 7 ของ U1 จะมีไฟออกมา ไปเข้า R2 เพื่อ limit กระเเสก่อนเข้าที่ขา B ของ Q1 เเละ
Pull Down ลง กราว ด้วยR3 เมื่อมีไฟ ไปสั่งQ1 ไฟจาก Coil Relay ก็จะไหลลง กราวด์ ผ่านตัว Q1 ตัว Relay ทำงาน สายไปสีเขียว จะมีไฟออกมา

Relay ที่ใช้ ทนกระเเสได้ 10A เเนะนำให้ต่อ Relay เพิ่มเพื่อไปสังงาน
ตัว คอมเพลสเซอร์ เเละพัดลมเป่าแผง ครับ เพื่อยืดอายุอุปกรณ์ เเละไม่ให้ร้อนจนเกินไปครับ
ตัวคอมเพลสเซอร์ กินกระเเส ประมาณ 3.5A
ตัวพัดลมเป่าแผง กินกระเเส ประมาณ 6 A
